Ievads
Siltummaiņiir svarīgas iekārtas, ko plaši izmanto dažādās nozarēs, tostarp ķīmiskajā pārstrādē, enerģijas ražošanā, saldēšanā un pārtikas pārstrādē. Tās pārnes siltumu starp diviem vai vairākiem šķidrumiem dažādās temperatūrās, spēlējot būtisku lomu procesa efektivitātē un enerģijas patēriņā. Tomēr, tāpat kā jebkura mehāniska iekārta, siltummaiņi laika gaitā ir pakļauti dažādiem darbības traucējumiem. Izpratne par šīm potenciālajām problēmām, to atklāšanas un diagnosticēšanas metodēm, kā arī efektīvām tīrīšanas un apkopes stratēģijām ir būtiska, lai nodrošinātu to ilgtermiņa uzticamību un optimālu veiktspēju.
Izplatītākie siltummaiņu veidi
Korpusa un cauruļu siltummaiņi
Apvalka un caurules siltummaiņi ir viens no visizplatītākajiem siltummaiņu veidiem. Tie sastāv no cauruļu kūļa, kas ievietots cilindriskā apvalkā. Viens šķidrums plūst caur caurulēm (caurules pusē), bet otrs plūst ārpus caurulēm, apvalka iekšpusē (apvalka pusē). Šie siltummaiņi ir piemēroti augsta spiediena un augstas temperatūras lietojumiem, pateicoties to izturīgajai konstrukcijai.
Plākšņu siltummaiņi
Plākšņu siltummaiņisastāv no virknes plānu, gofrētu metāla plākšņu. Šķidrumi plūst mainīgos kanālos starp plāksnēm, kas nodrošina lielu siltuma pārneses laukumu kompaktā telpā. Tie ir ļoti efektīvi un bieži tiek izmantoti lietojumos, kur nepieciešams augsts siltuma pārneses ātrums, piemēram, piena un dzērienu rūpniecībā.
MetinātsPlākšņu siltummaiņi
Metinātie plākšņu siltummaiņiizmanto vairākas plāksnes. Tomēr tām ir modulārāks dizains, kas ļauj tās viegli demontēt un tīrīt.
Spirālveida siltummaiņi
Spirālveida siltummaiņi sastāv no diviem kanāliem, ko veido spirālveida metāla plāksnes. Tie ir efektīvi viskozu šķidrumu un netīru šķidrumu apstrādē, jo spirālveida konstrukcija samazina piesārņojuma iespējamību.
Ar gaisu dzesējami siltummaiņi
In ar gaisu dzesējami siltummaiņi, gaiss tiek izmantots kā dzesēšanas vide. Tos plaši izmanto situācijās, kad ūdens ir ierobežots vai dārgs, piemēram, dažās rūpniecības rūpnīcās un automašīnu radiatoros.

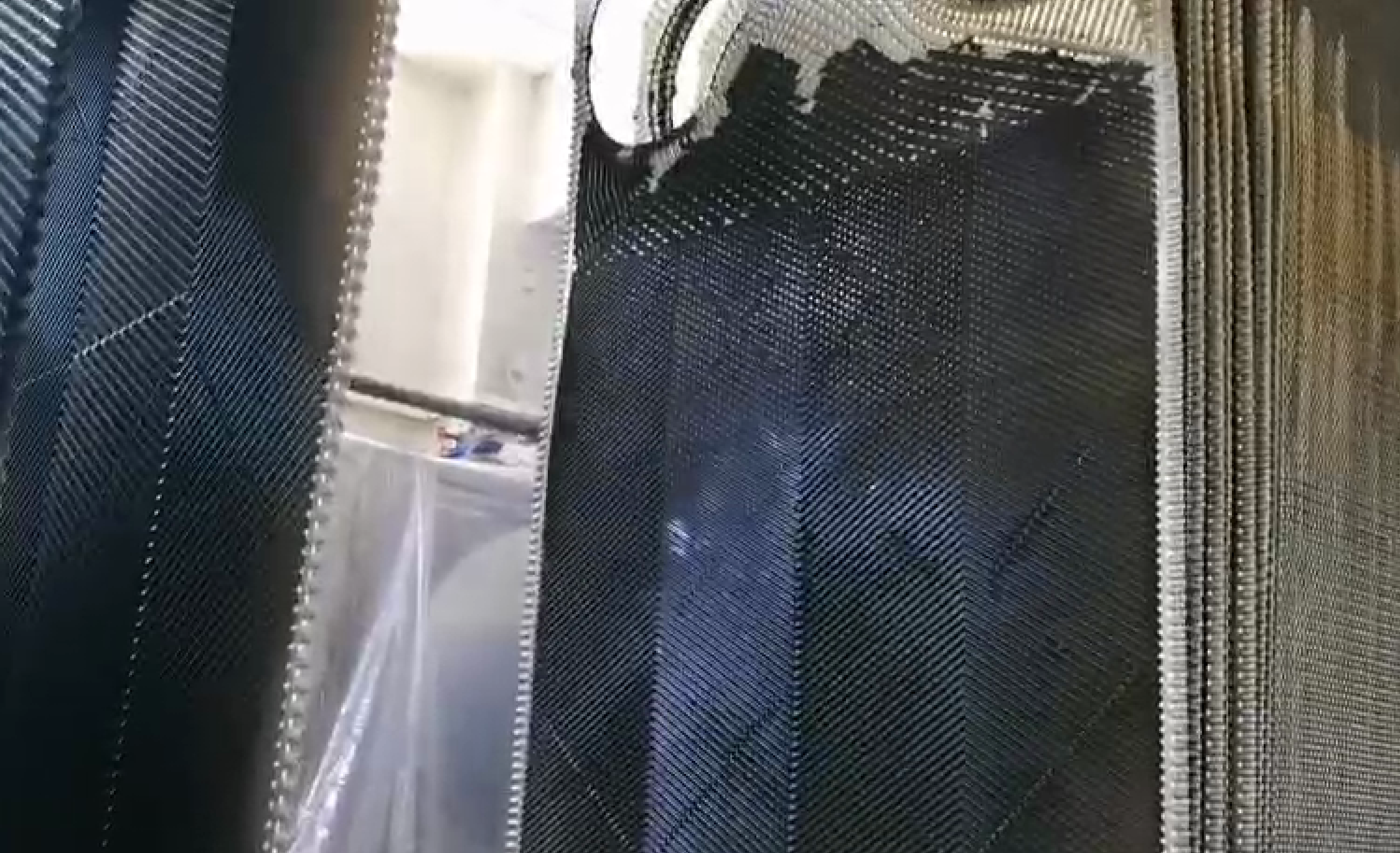

Biežākās siltummaiņu darbības kļūmes
Aptraipījumi
Apsārņojums ir viena no izplatītākajām problēmām siltummaiņos. Tā attiecas uz nevēlamu vielu uzkrāšanos uz siltuma pārneses virsmām. Šīs vielas var ietvert kaļķakmeni (veidojas, nogulsnējot minerālvielas no šķidruma), korozijas produktus, bioloģiskos augšanas procesus (piemēram, aļģes ūdens bāzes sistēmās) un suspendētās cietās daļiņas. Apsārņojums samazina siltummaiņa siltuma pārneses efektivitāti, palielinot enerģijas patēriņu un, iespējams, izraisot augstākas ekspluatācijas izmaksas. Piemēram, apvalka un caurules siltummainī, ko izmanto elektrostacijā, kaļķakmens veidošanās uz cauruļu virsmām var ievērojami samazināt siltuma pārneses ātrumu, kā rezultātā samazinās tvaika ražošana un enerģijas ražošanas efektivitāte.
Noplūde
Siltummaiņos noplūdes var rasties dažādu iemeslu dēļ. Apvalka un caurules siltummaiņos cauruļu un cauruļu lokšņu savienojumi laika gaitā var sabojāties noguruma, korozijas vai nepareizas uzstādīšanas dēļ. Plākšņu siltummaiņos blīvju bojājumi ir bieži sastopami, ko var izraisīt novecošanās, pārāk pievilkšana vai šķidrumu ķīmiska iedarbība. Noplūde var izraisīt abu šķidrumu savstarpēju piesārņojumu, kas ir nopietna problēma, īpaši lietojumos, kur produkta tīrība ir kritiski svarīga, piemēram, farmācijas nozarē. Turklāt noplūde var izraisīt vērtīgu šķidrumu zudumu, kā rezultātā rodas ekonomiski zaudējumi.
Korozija
Korozija ir vēl viens būtisks jautājums, kas ietekmē siltummaiņu kalpošanas laiku un veiktspēju. Var rasties dažādi korozijas veidi, tostarp vienmērīga korozija, punktveida korozija un spraugu korozija. Vienmērīga korozija rodas, ja korozīvā vide vienmērīgi ietekmē visu metāla virsmu. Savukārt punktveida korozijai raksturīga mazu, dziļu caurumu veidošanās uz metāla virsmas. Spraugu korozija bieži rodas vietās, kur ir šauras spraugas vai plaisas, piemēram, zem blīvēm vai cauruļu un cauruļu loksņu savienojumos. Korozija vājina siltummaiņa strukturālo integritāti, palielinot noplūdes risku un galu galā izraisot iekārtu bojājumus.

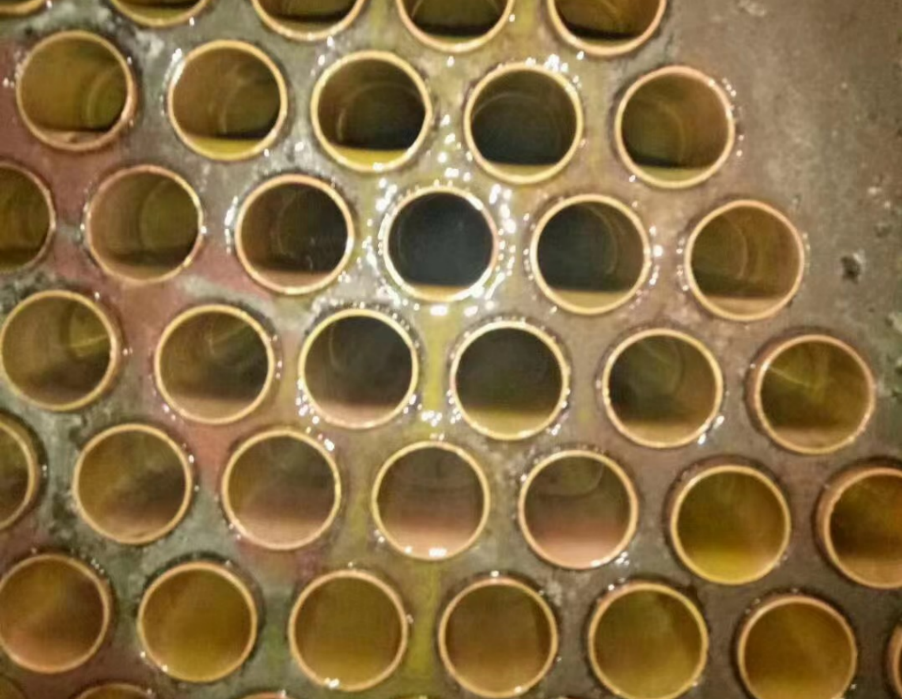

Caurules aizsprostojums
Apvalka un caurules siltummaiņos cauruļu aizsprostojumi var rasties gružu, lielu daļiņu vai sacietējušu vielu uzkrāšanās dēļ caurulēs. Tas ierobežo šķidruma plūsmu caur caurulēm, samazinot siltuma pārneses laukumu un efektivitāti. Cauruļu aizsprostojumi var izraisīt arī nevienmērīgu plūsmas sadalījumu starp caurulēm, radot karstos punktus un vēl vairāk paātrinot siltummaiņa degradāciju.
Samazināta siltuma pārneses efektivitāte
Pat ja nav acīmredzamu aizsprostojumu, noplūdes vai aizsprostojuma, siltummaiņa siltuma pārneses efektivitāte laika gaitā var pakāpeniski samazināties. Tas var būt saistīts ar tādiem faktoriem kā šķidruma īpašību izmaiņas (piemēram, viskozitāte, siltumvadītspēja), nepareizu plūsmas ātrumu vai paša siltuma pārneses materiāla siltumvadītspējas samazināšanos ilgstošas iedarbības dēļ augstām temperatūrām vai kodīgām vidēm.
Siltummaiņa problēmu noteikšana un diagnosticēšana
Temperatūras un spiediena mērījumi
Gan karstā, gan aukstā šķidruma ieplūdes un izplūdes temperatūras un spiediena uzraudzība ir viens no visvienkāršākajiem un efektīvākajiem veidiem, kā atklāt siltummaiņa problēmas. Ievērojama temperatūras starpības palielināšanās starp karstā šķidruma ieplūdi un izplūdi vai aukstā šķidruma temperatūras starpības samazināšanās var liecināt par siltuma pārneses efektivitātes samazināšanos, ko var izraisīt aizsērējums vai cauruļu aizsprostojums. Līdzīgi pēkšņa spiediena pazemināšanās siltummainī var liecināt par noplūdi, savukārt ievērojama spiediena krituma palielināšanās varētu būt saistīta ar aizsprostojumu vai pārmērīgu aizsprostojumu. Piemēram, plākšņu siltummainī, ko izmanto saldēšanas sistēmā, ja no siltummaiņa izejošā aukstumaģenta temperatūra ir augstāka par normālu un spiediena kritums siltummainī ir palielinājies, iespējams, ka siltummainī ir kāda veida aizsprostojums vai aizsprostojums.
Vizuāla pārbaude
Regulāras vizuālas pārbaudes var atklāt daudzas acīmredzamas problēmas. Apvalka un cauruļu siltummaiņiem ir svarīgi pārbaudīt apvalka ārpusi, vai nav noplūdes pazīmju, piemēram, mitru plankumu vai korozijas. Plākšņu siltummaiņos blīvju pārbaude, vai nav bojājumu pazīmju, piemēram, plaisu vai pietūkuma, var palīdzēt atklāt potenciālas noplūdes problēmas. Vizuāla pārbaude var arī noteikt siltummaiņa virsmas ārējo koroziju, kas var liecināt par nopietnākām iekšējām problēmām. Tomēr vizuālai pārbaudei ir savi ierobežojumi, jo tā nevar noteikt iekšēju piesārņojumu vai aizsprostojumu caurulēs vai kanālos bez demontāžas.
Plūsmas ātruma uzraudzība
Šķidrumu plūsmas ātruma uzraudzība caursiltummainisvar sniegt vērtīgu informāciju. Būtiska novirze no normālā plūsmas ātruma var liecināt par aizsprostojumu, noplūdi vai problēmām sūknēšanas sistēmā. Salīdzinot izmērītos plūsmas ātrumus ar projektētajām vērtībām, operatori var laikus identificēt potenciālas problēmas. Piemēram, ja aukstā šķidruma plūsmas ātrums apvalka un caurules siltummainī ir mazāks nekā paredzēts, tas varētu būt saistīts ar caurules aizsprostojumu vai problēmu ar ieplūdes vārstu vai sūkni.
Ķīmiskā analīze
Šķidrumu ķīmiskā analīze var palīdzēt noteikt piesārņotāju klātbūtni, kas var izraisīt aizsprostojumu vai koroziju. pH vērtības, izšķīdušo cietvielu satura un specifisku ķīmisko vielu klātbūtnes analīze šķidrumos var sniegt ieskatu siltummaiņa stāvoklī. Piemēram, augsta kalcija un magnija jonu koncentrācija siltummaiņa ūdens bāzes šķidrumā var liecināt par iespējamu kaļķakmens veidošanos. Turklāt šķidruma analīze attiecībā uz metāla jonu klātbūtni var palīdzēt noteikt koroziju, jo metāla jonu izdalīšanās šķidrumā ir metāla degradācijas pazīme.

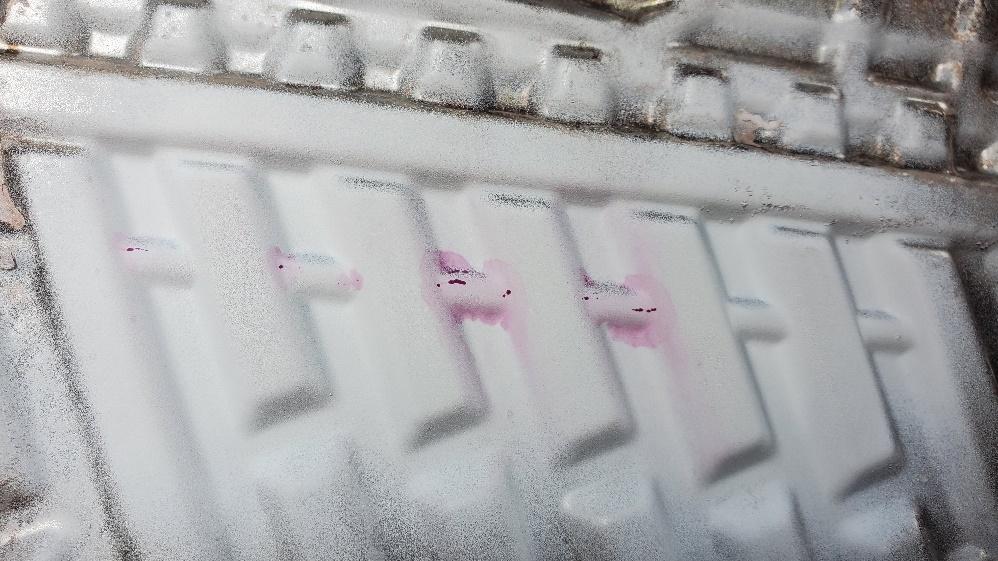

Nesagraujošā testēšana (NDT)
Nesagraujošās testēšanas metodes, piemēram, krāsvielu iespiešanās testēšana, ultraskaņas testēšana, virpuļstrāvu testēšana un radiogrāfiskā testēšana, var izmantot, lai atklātu iekšējās problēmas siltummaiņos, neradot bojājumus iekārtai. Ultraskaņas testēšanu var izmantot, lai izmērītu siltummaiņa metāla sieniņu biezumu, kas var palīdzēt noteikt koroziju. Virpuļstrāvu testēšana ir efektīva, lai atklātu defektus apvalkcauruļu siltummaiņu caurulēs, piemēram, plaisas vai retinājumus. Radiogrāfiskā testēšana var sniegt detalizētus siltummaiņa iekšējās struktūras attēlus, ļaujot atklāt aizsprostojumus vai citas iekšējas anomālijas.
Siltummaiņu tīrīšana
Mehāniskā tīrīšana
Mehāniskās tīrīšanas metodes ietver piesārņojošo vielu fizisku noņemšanu no siltuma pārneses virsmām. Apvalka un cauruļu siltummaiņiem var izmantot cauruļu tīrīšanas sukas, skrāpjus vai augstspiediena ūdens strūklas. Cauruļu tīrīšanas sukas tiek ievietotas caurulēs un pagrieztas, lai notīrītu piesārņojumu. Augstspiediena ūdens strūklas, parasti ar spiedienu no 1000 līdz 5000 psi, var efektīvi noņemt spītīgu kaļķakmeni un gružus. Plākšņu siltummaiņos plāksnes var izjaukt, un virsmas var tīrīt manuāli, izmantojot sukas un mazgāšanas līdzekļus. Mehāniskā tīrīšana ir vienkārša un efektīva metode lielākās daļas piesārņojuma veidu noņemšanai, taču tā var nebūt piemērota ļoti delikātiem siltummaiņa komponentiem vai grūti sasniedzamu piesārņojumu noņemšanai sarežģītās ģeometrijās.
Ķīmiskā tīrīšana
Ķīmiskā tīrīšana ietver ķīmisku līdzekļu izmantošanu, lai izšķīdinātu vai reaģētu ar piesārņojošām vielām. Izplatītākie ķīmiskie tīrīšanas līdzekļi ir skābes (piemēram, sālsskābe, citronskābe), sārmi (piemēram, nātrija hidroksīds) un mazgāšanas līdzekļi. Piemēram, skābes efektīvi izšķīdina metālu karbonātu un hidroksīdu veidoto kaļķakmeni. Tomēr, lietojot skābes, ir svarīgi rūpīgi kontrolēt koncentrāciju, temperatūru un iedarbības laiku, lai nesabojātu siltummaiņa metāla virsmas. Sārmainus tīrīšanas līdzekļus bieži izmanto organisko piesārņojumu, piemēram, eļļas un tauku, noņemšanai. Ķīmiskā tīrīšana var būt efektīvāka par mehānisko tīrīšanu sarežģītu vai dziļi iesakņojušos piesārņojumu noņemšanā, taču, lai nodrošinātu drošību un atbilstību vides prasībām, ir nepieciešama pareiza ķīmisko vielu lietošana.
Tiešsaistes tīrīšana
Tiešsaistes tīrīšanas metodes ļauj tīrīt siltummaini, kamēr tas vēl darbojas. Viena izplatīta tiešsaistes tīrīšanas metode ir pašattīrošo siltummaiņu izmantošana, kuriem ir iebūvēti mehānismi nepārtrauktai piesārņojuma noņemšanai. Piemēram, daži spirālveida siltummaiņi ir konstruēti ar pašattīrīšanās funkciju, kur šķidruma plūsma liek plāksnēm nedaudz vibrēt, novēršot piesārņojuma uzkrāšanos. Vēl viena tiešsaistes tīrīšanas metode ir tīrīšanas līdzekļu iesmidzināšana šķidruma plūsmā. Šī metode ir piemērota lietojumiem, kuros dīkstāves laiks nav pieņemams, taču tā var nebūt tik efektīva kā bezsaistes tīrīšanas metodes nopietnu piesārņojuma gadījumu gadījumā.
Siltummaiņu apkope
Regulāras pārbaudes
Regulāras pārbaudes, kā aprakstīts noteikšanas un diagnostikas sadaļā, jāveic plānotos intervālos. Pārbaužu biežums ir atkarīgs no ekspluatācijas apstākļiem un siltummaiņa kritiskuma. Siltummaiņiem, kas darbojas skarbos apstākļos vai apstrādā korozīvus šķidrumus, var būt nepieciešamas biežākas pārbaudes. Atklājot problēmas laikus, veicot regulāras pārbaudes, var izvairīties no dārgiem remontiem un dīkstāves.
Nolietotu detaļu nomaiņa
Laika gaitā siltummaiņa komponenti, piemēram, plākšņu siltummiņu blīves, caurules apvalkcauruļu siltummaiņos un blīves, var nolietoties vai tikt bojātas. Šīs komponentes nekavējoties jānomaina, lai novērstu noplūdes un nodrošinātu siltummaiņa pareizu darbību. Nomainot komponentus, ir svarīgi izmantot detaļas, kas atbilst oriģinālā aprīkojuma ražotāja specifikācijām, lai nodrošinātu saderību un veiktspēju.
Korozijas aizsardzība
Lai novērstu koroziju, var veikt dažādus korozijas aizsardzības pasākumus. Tie ietver korozijizturīgu materiālu, piemēram, nerūsējošā tērauda vai titāna, izmantošanu siltummaiņa konstrukcijā. Turklāt aizsargpārklājumu, piemēram, epoksīda pārklājumu vai cinka bāzes pārklājumu, uzklāšana uz metāla virsmām var nodrošināt papildu aizsardzības slāni. Katodiskās aizsardzības metodes, piemēram, upurēšanas anodus vai impulsstrāvas sistēmas, var izmantot arī, lai aizsargātu siltummaini no korozijas, īpaši vidē, kur korozija rada nopietnas bažas.
Šķidruma apstrāde
Šķidrumu apstrāde pirms to nonākšanas siltummainī var palīdzēt novērst piesārņojumu un koroziju. Ūdens bāzes šķidrumiem var izmantot ūdens attīrīšanas procesus, piemēram, mīkstināšanu, demineralizāciju un korozijas inhibitoru un pretkaļķotāju pievienošanu. Mīkstināšana no ūdens noņem kalcija un magnija jonus, samazinot kaļķakmens veidošanās iespējamību. Demineralizācija noņem visus izšķīdušos minerālus, nodrošinot ļoti tīru ūdeni. Korozijas inhibitori un pretkaļķotāji ir ķīmiskas vielas, ko pievieno šķidrumam, lai attiecīgi novērstu koroziju un kaļķakmens veidošanos. Pareizi apstrādājot šķidrumus, var pagarināt siltummaiņa kalpošanas laiku un saglabāt tā veiktspēju.
Operatoru apmācība
Pareiza operatoru apmācība ir būtiska siltummaiņu efektīvai apkopei. Operatoriem jābūt apmācītiem par siltummaiņa darbības uzraudzību, potenciālo problēmu noteikšanu un pamata apkopes uzdevumu veikšanu, piemēram, vizuālu pārbaudi un vienkāršu tīrīšanu. Viņiem arī jāpārzina drošības procedūras, kas saistītas ar ķīmisko vielu lietošanu un siltummaiņa apkopi. Labi apmācītiem operatoriem var būt izšķiroša nozīme siltummaiņa ilgtermiņa uzticamības un efektīvas darbības nodrošināšanā.
Secinājums
Siltummaiņi ir būtiska iekārtu daļa daudzos rūpnieciskos procesos. Izpratne par izplatītākajiem ekspluatācijas traucējumiem, piemēram, piesārņojumu, noplūdi, koroziju, cauruļu aizsprostojumiem un samazinātu siltuma pārneses efektivitāti, kā arī par metodēm šo problēmu noteikšanai un diagnosticēšanai ir pirmais solis to darbības uzturēšanā. Efektīvas tīrīšanas metodes, tostarp mehāniskā, ķīmiskā un tiešsaistes tīrīšana, var palīdzēt atjaunot siltummaiņa siltuma pārneses efektivitāti. Regulāra apkope, piemēram, pārbaudes, detaļu nomaiņa, aizsardzība pret koroziju, šķidruma apstrāde un operatoru apmācība, ir ļoti svarīga, lai nodrošinātu siltummaiņu ilgtermiņa uzticamību un optimālu veiktspēju. Ieviešot šīs visaptverošās problēmu novēršanas, tīrīšanas un apkopes stratēģijas, nozares var samazināt dīkstāves laiku, samazināt ekspluatācijas izmaksas un nodrošināt savu siltummaiņu drošu un efektīvu darbību.
